Я бы назвал это «полезняшкой», как сказал один из сообщества «Devolibri».
Были времена, да они и сейчас есть, когда ошибку запуска ПК определяли по звукам спикера материнской платы! Кто помнит тот поймет =)
Вот и здесь, по сути, та же история. Только здесь это применяется к индикации на медиаконвертерах. В зависимости от того, какие индикаторы светятся, а какие нет, можно определить с чем может быть проблема.
Список устройств ограничен лишь теми, с которыми мне довелось работать: Step4Net (с встроенным SFP модулем и без), 3K (со встроенной SFP модулем), FoxGate (с встроенным SFP модулем и без), Sofetec (без SFP модуля).
Теперь обо всем по порядку немного ниже.

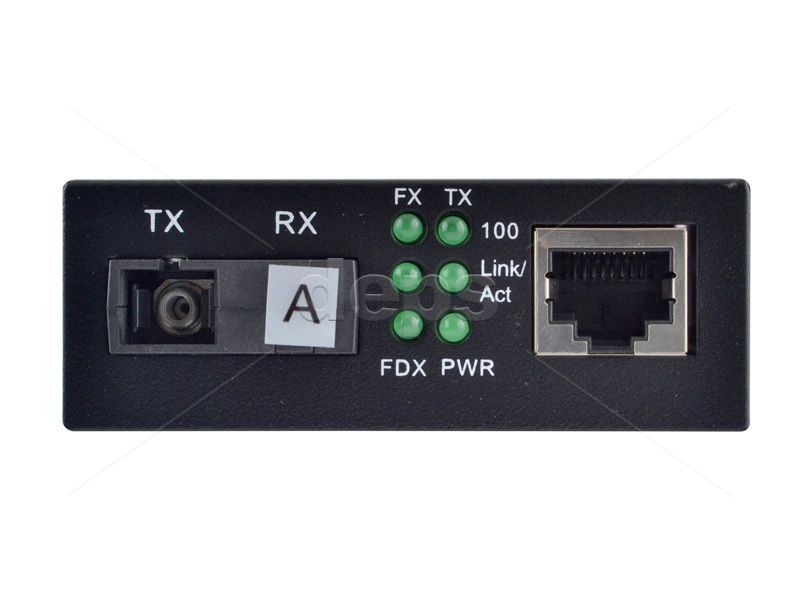

Step4Net (с встроенным SFP модулем и без)

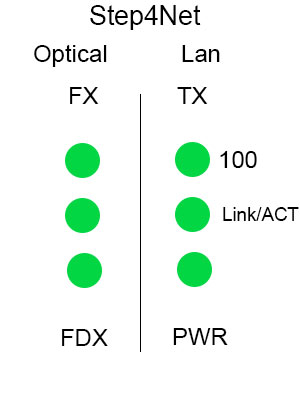

Индикация нормальной работы

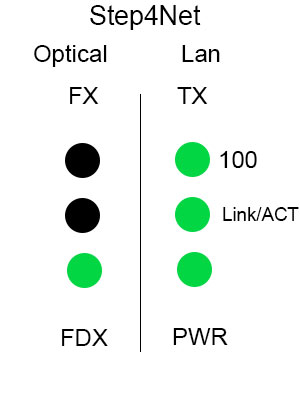

Со стороны оптики (FX) не светятся 1-2 индикаторы - проблемы с оптикой. Так же возможно с обеих сторон стоят медиаконвертеры с одной и той же несущей частотой, например 1310 (в таком случае с одной стороны все будет нормально, а с другой не будут гореть два индикатора)

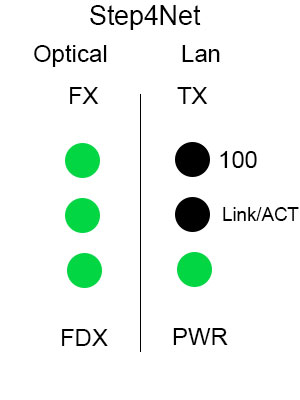

Со стороны сети (TX) не светятся 1-2 индикаторы - проблемы с локальной сетью.

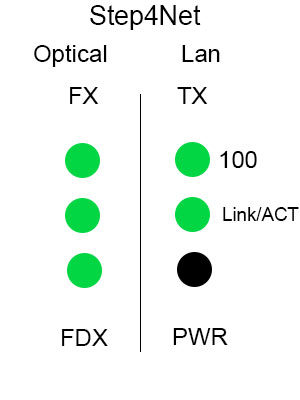

Не светится или аномально мигает индикатор PWR - проблемы с питанием, возможно, блок питания не выдает нужное напряжение.

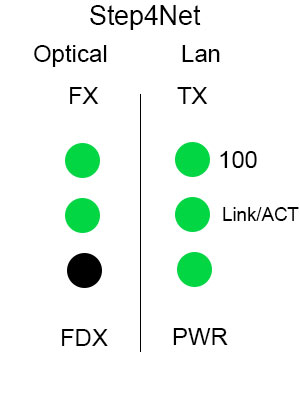

Не светится или аномально мигает FDX - проблемы с медиаконвертером.
3K (со встроенной SFP модулем)
К сожаления нужно устройства для фото под рукой не оказалось.

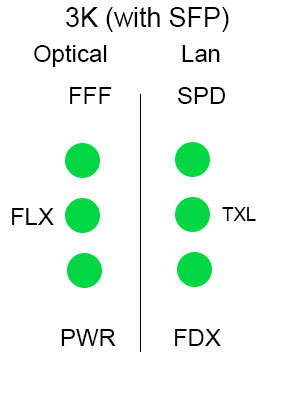

Индикация нормальной работы.

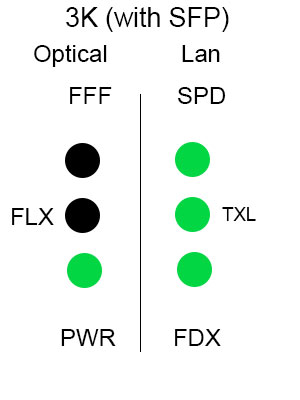

На стороне оптики (FFF) не светятся 1-2 индикаторы - проблемы с оптикой.

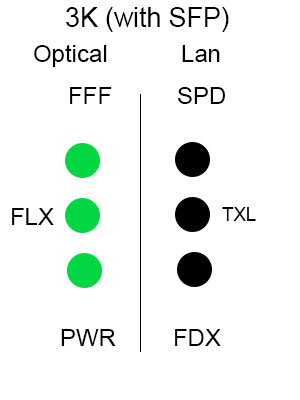

На стороне сети (SPD) не светятся 1-3 индикаторы - проблемы с локальной сетью.

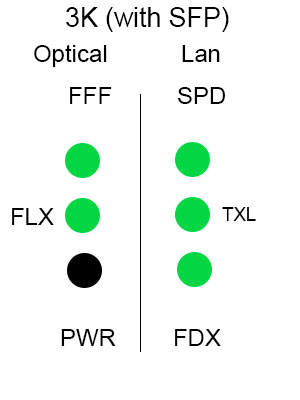

Не светится или аномально мигает индикатор PWR - проблемы с питанием, возможно, блок питания не выдает нужное напряжение.

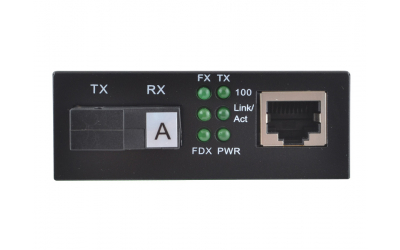

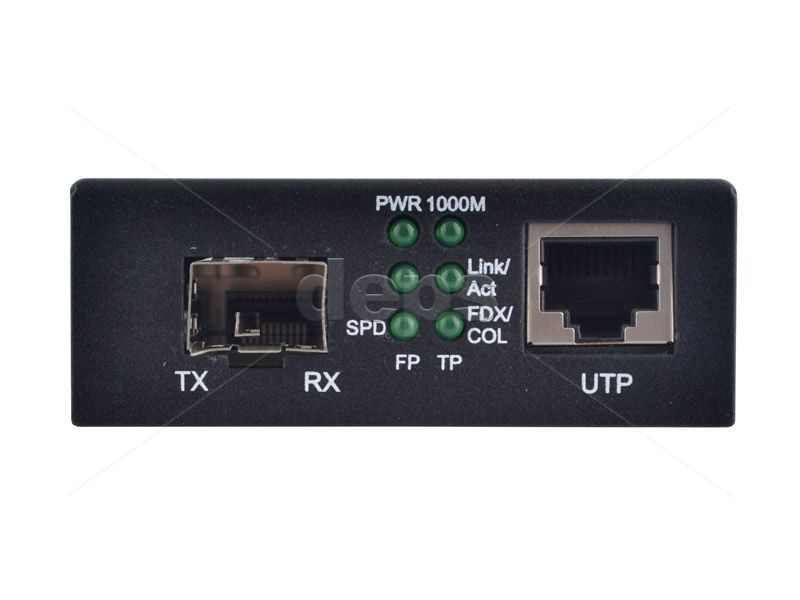

FoxGate (с встроенным SFP модулем и без)

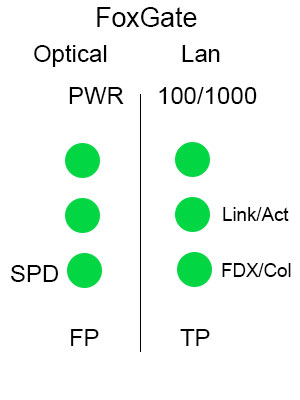

Индикация нормальной работы.

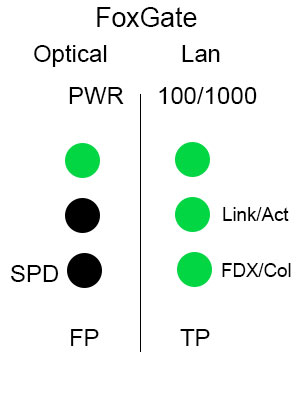

На стороне оптики (FP) не светятся 2-3 индикаторы - проблемы с оптикой.

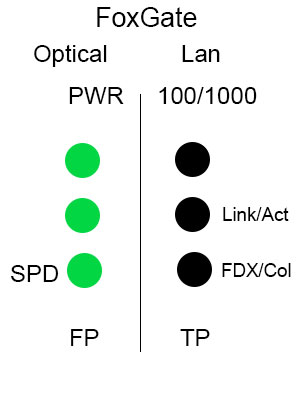

На стороне сети (TP) не светятся 1-3 индикаторы - проблемы с локальной сетью.

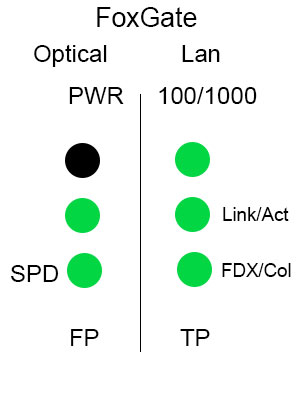

Не светится или аномально мигает индикатор PWR - проблемы с питанием, возможно, блок питания не выдает нужное напряжение.

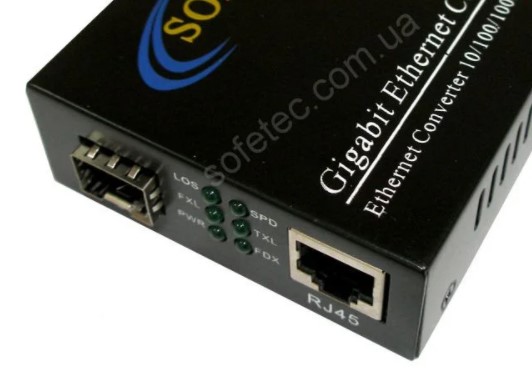

Sofetec (без SFP модуля)

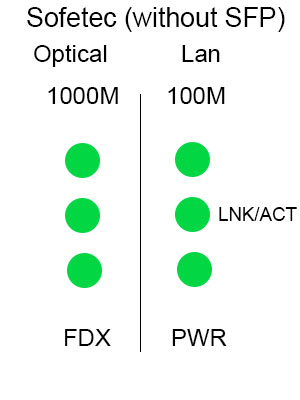

Индикация нормальной работы.

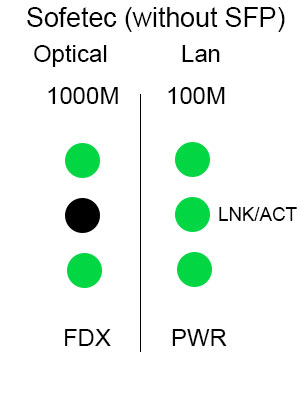

На стороне оптики (FDX) не светится 2-й индикатор - проблемы с оптикой.

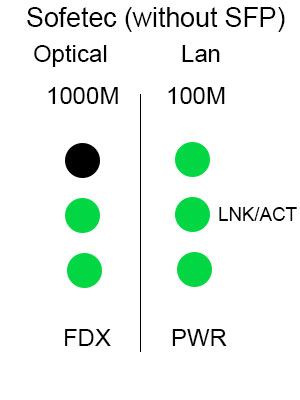

На стороне оптики (FDX) не светится 1-й индикатор - проблемы с локальной сетью.

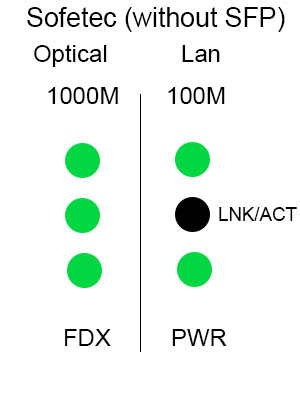

На стороне сети не светится 2-й индикатор (LNK/ACT) - проблемы с локальной сетью.

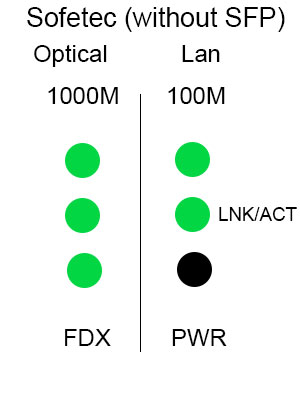

Не светится или аномально мигает индикатор PWR - проблемы с питанием, возможно, блок питания не выдает нужное напряжение.

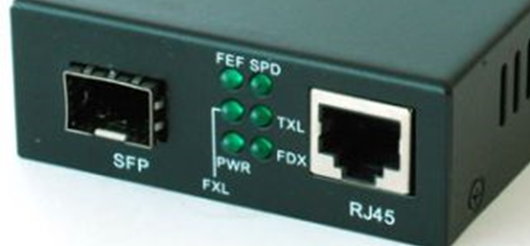

Gateray (без SFP модуля)

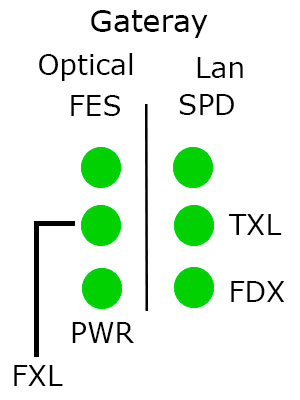

Индикация нормальной работы.

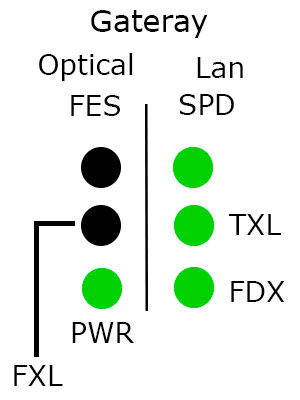

На стороне Optical не светится FES и FXL - проблемы с оптикой.

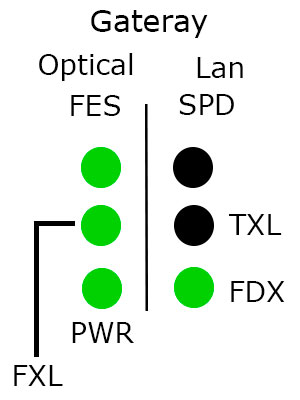

На стороне Lan не светится SPD и TXL - проблемы с локальной сетью.

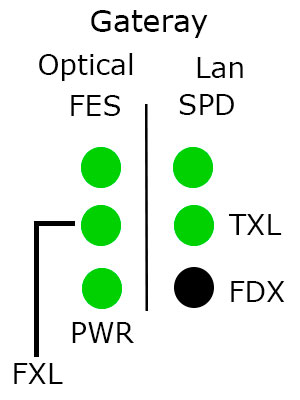

На стороне Lan не светится FDX - проблемы с медиаконвертером.

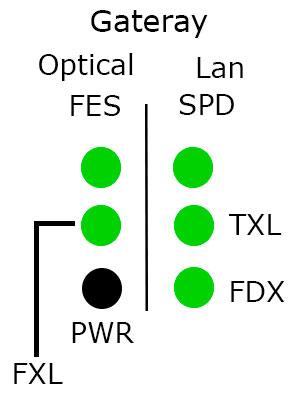

Не светится индикатор PWR - проблемы с питанием, возможно, блок питания не выдает нужное напряжение.

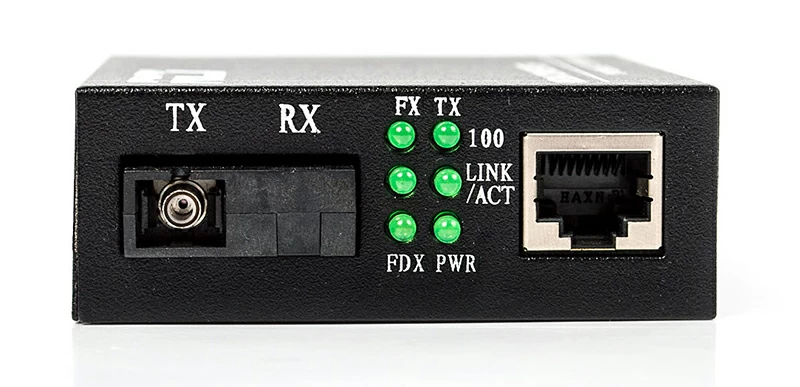

RCI 902w-fe-20-t (с встроенным SFP модулем)

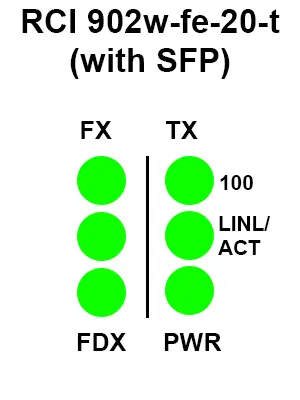

Индикация нормальной работы.

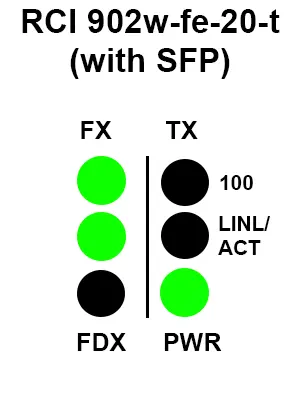

Не светится нижний индикатор над надписью FDX на стороне FX, так же не светятся два верхних индикатора 100 и LINK/ACT на стороне TX - проблемы с блоком питания.
Заключение
Вот таким вот нехитрым способом можно немного себе облегчить жизнь при диагностике проблем сетью или интернетом.
Если у кого-то есть дополнения к этому материалу, то пишите мне, контакты с левой стороны.
Полезные ссылки:
UPD (26/10/2022):
- Информация по медиаконвертеру Gateray любезно предоставлена пользователем по имени Павел. (06/16/2021)
- Добавлена информация по медиаконвертеру RCI RCI902W-FE-20-T с проблемой по питанию. За информацию спасибо человеку по имени Назар. (26/10/2022)
- Обновлена информация по медиаконвертеру Step4Net со встроенной SFP когда не светятся два верхних индикатора на стороне Tx. Информация от пользователя с ником curesadrain. "Слава Україні" (26/06/2023)
